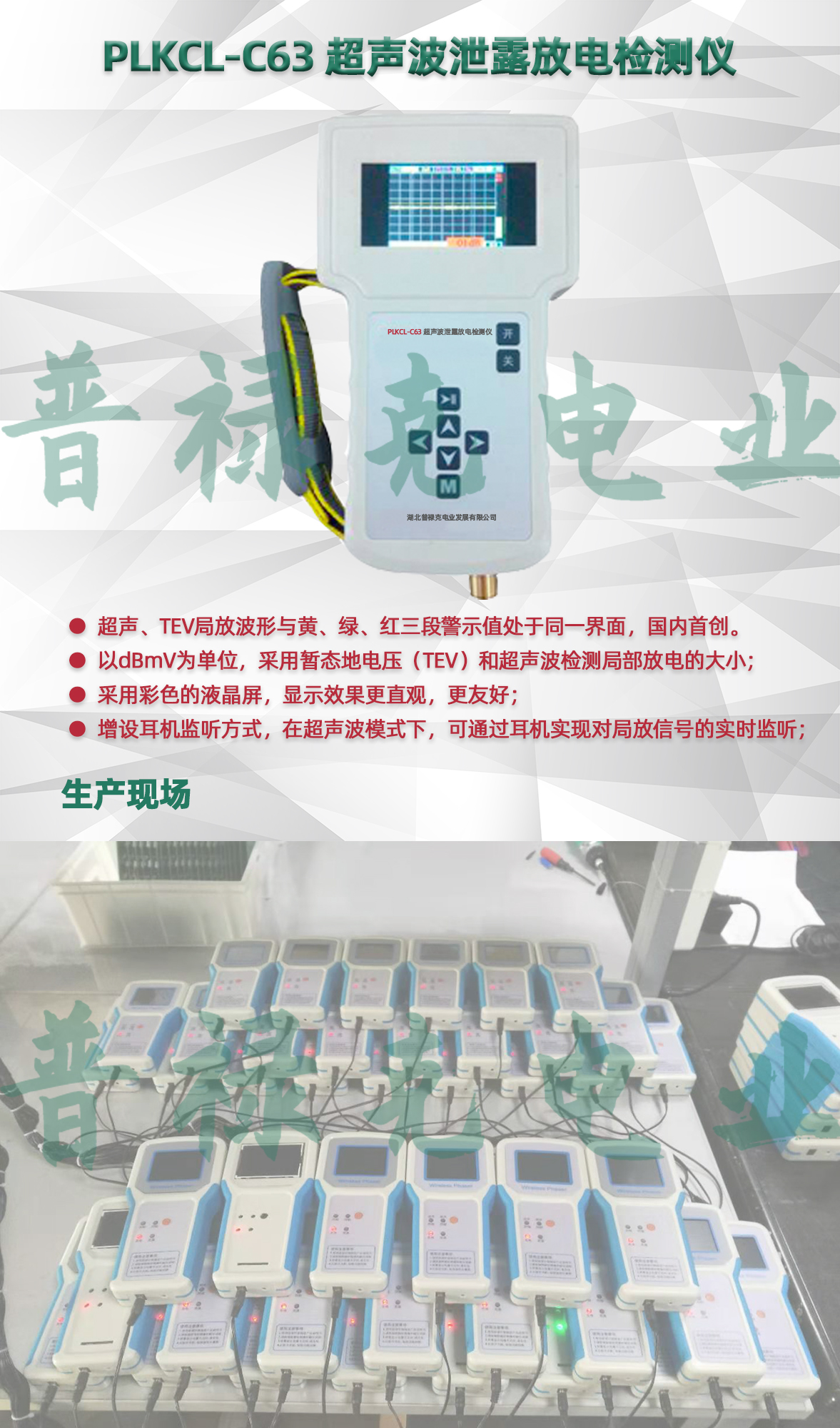

PLKCL-C63 超声波泄露放电检测仪
产品概述
功能特点
详细参数
PLKCL-C63 超声波泄露放电检测仪局部放电发生时，产生超声波、热、光、磁等物理现象，其中超声波会以声源为中心，以球面波形式向周围传播。手持式高压开关柜局放测试仪用接收局放产生超声波的信号来判断局部放电的存在和位置，并结合实时显示的图像和数据，快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。
● 超声、TEV局放波形与黄、绿、红三段警示值处于同一界面，国内首创。
● 以dBmV为单位，采用暂态地电压（TEV）和超声波检测局部放电的大小；
● 采用彩色的液晶屏，显示效果更直观，更友好；
● 增设耳机监听方式，在超声波模式下，可通过耳机实现对局放信号的实时监听；
● 显示器可时时显示波形，并可存储有价值的波形，测试数据自动存储，有利于测试记录查阅以及测试数据后续分析；
● 信号放大倍数大、灵敏度高；信号接收范围：有效距离15m；
● 强度适中的红色激光描准，聚焦能力强，定位准确，安全可靠，简单实用；
● 发现并定位铁塔上的绝缘子放电，露天电缆头的爬电；
● 主要以检测高压开关柜的局部放电为主；
● 使用方便，体积小，重量轻，便于携带。
3.1 TEV 性能参数
l 传感器：电容性；
l 测量范围：-5～60dB，步长1dB ；
l 分辩率：1dB。
3.2 超声波测量参数
l 测量范围：-11dB～68 dB ，步长1dB；
l 分辩率：1dB；
l 传感器中心频率：40kHz±1kHz ；
l 传感器直径：16mm。
3.3 仪器硬件指标
l 指示器：彩色背光LCD；
l 显示分辨率：320X240；
l 横向灵敏度：50us/Div ~2m s /Div；
l 垂直灵敏度：4uv/Div ~400uv/Div (超声波)；
400uv/Div ~40mv/Div（TEV）；
l 触发模式：Auto, Norm,Sign；
l PC连接接口：USB连接；
l 充电方式：专用充电器；
l 数据存储：支持SD卡存储；
l 操作时间：完全充电后每套可使用4至5小时；
l 控制器：薄膜键盘；
l 连接器：2.1mm 低压直流充电器输入；
l 3.5mm 立体声耳机插座；
l 外部超声波传感器输入；
l 耳机：最小8 欧姆。
3.4 工作环境
l 工作温度：-10～45 ℃；
l 湿度：0 -90 % RH 无凝露；
3.5 尺寸
l 尺寸：主机 245*132*45 mm；抛物面直径：275mm；
l 重量：1kg（主机）0.5kg（传感器）；
3.6 电池充电器
l 额定电压：90 ~ 264V AC；
l 频率: 47 - 63Hz；
l 充电电压：12V DC；
l 充电电流：500 mA ；
l 完全充电所需时间: 5 小时。
3.7手持式超声波聚能器参数
l 传感器中心频率：40 kHz；
l 传感器直径：16mm；
l 抛物面反射器外直径: 275mm；
l 抛物面反射器标准直径: 250mm；
l 重量：0.6 kg；
l 工作温度：-10 - 50 ℃；
l 湿度：0 -90 %相对湿度，无凝露。
