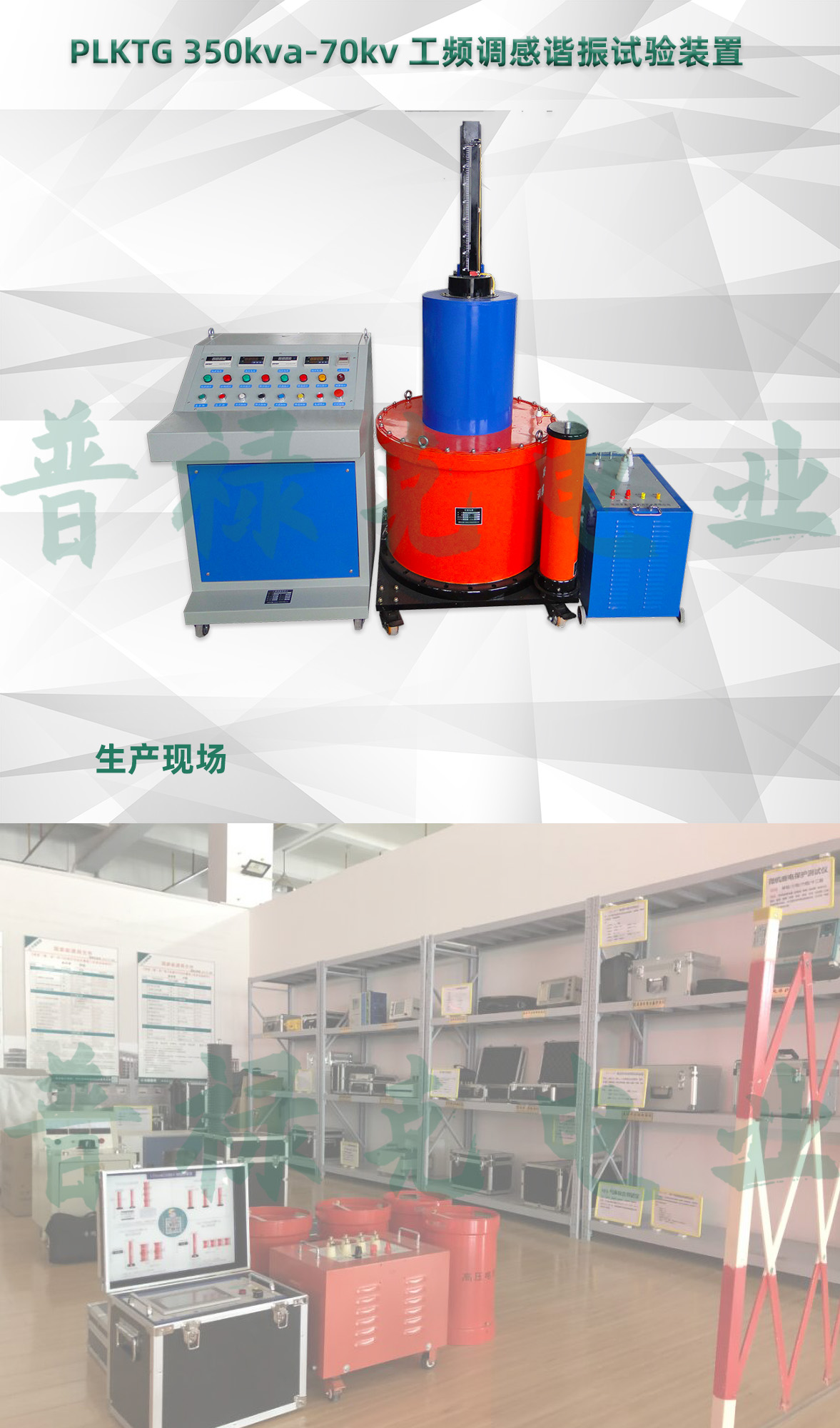

PLKTG 350KVA-70KV 工频调感谐振试验装置

高压电抗器配置：27kVA/27kV/1A/4节，串并联组合用于35kV及以下电缆交流耐压.

分压器配置：120kV/1000PF/1节，用于高压电压测量及系统空载谐振。

变频电源配置：10kW，输入220V单相，输出0-250V；成套设备的功率源，用于提供整个试验回路的阻性损耗。

励磁变压器配置： 10kVA/1台，输入250V，输出1.5kV、3kV、6kV；用于将变频电源输出电压升压至合适的励磁电压，用于电抗器谐振。

系统技术参数及功能

①  额定容量：350kVA

②  额定电压：70kV

③  额定电流：5A

④  输出电压波形畸变率：≤1%

⑤  装置自身品质因数：Q≥25

⑥  系统测量精度：有效值，1级，峰值，1.5级

⑦  允许连续工作时间：5分钟

⑧   过电压过电流保护

⑨   输出频率：50Hz

⑩   输入电源：容量：40kVA，电压：三相380V，50HZ

1  控 制 台

    容量：40kVA

    电压：输入三相380V ，输出0-420V

    电流：输入60.7A，输出57.5A

    内部设置过流、过压、失谐升压闭锁保护功能

    重量约：120kg

2  激励变压器PLKJLB-40KVA

    容量：20KVA

    输入：单相400V，50A

    输出电压：8kV，9kV，10kV；

    输出电流：5A，4.4A，4A

    重量约：120kg

3  可调电感PLKTB-L-350kVA/70kV

    额定容量：350kVA

    额定电压：70kV

    额定电流：5A

    电感量：30—80H

    重量：约280kg

4  分压器 PLKFCR-70kV

    电压等级：70kV

    分压方式：电容分压

    电压比：1000：1

    重量：10kg
