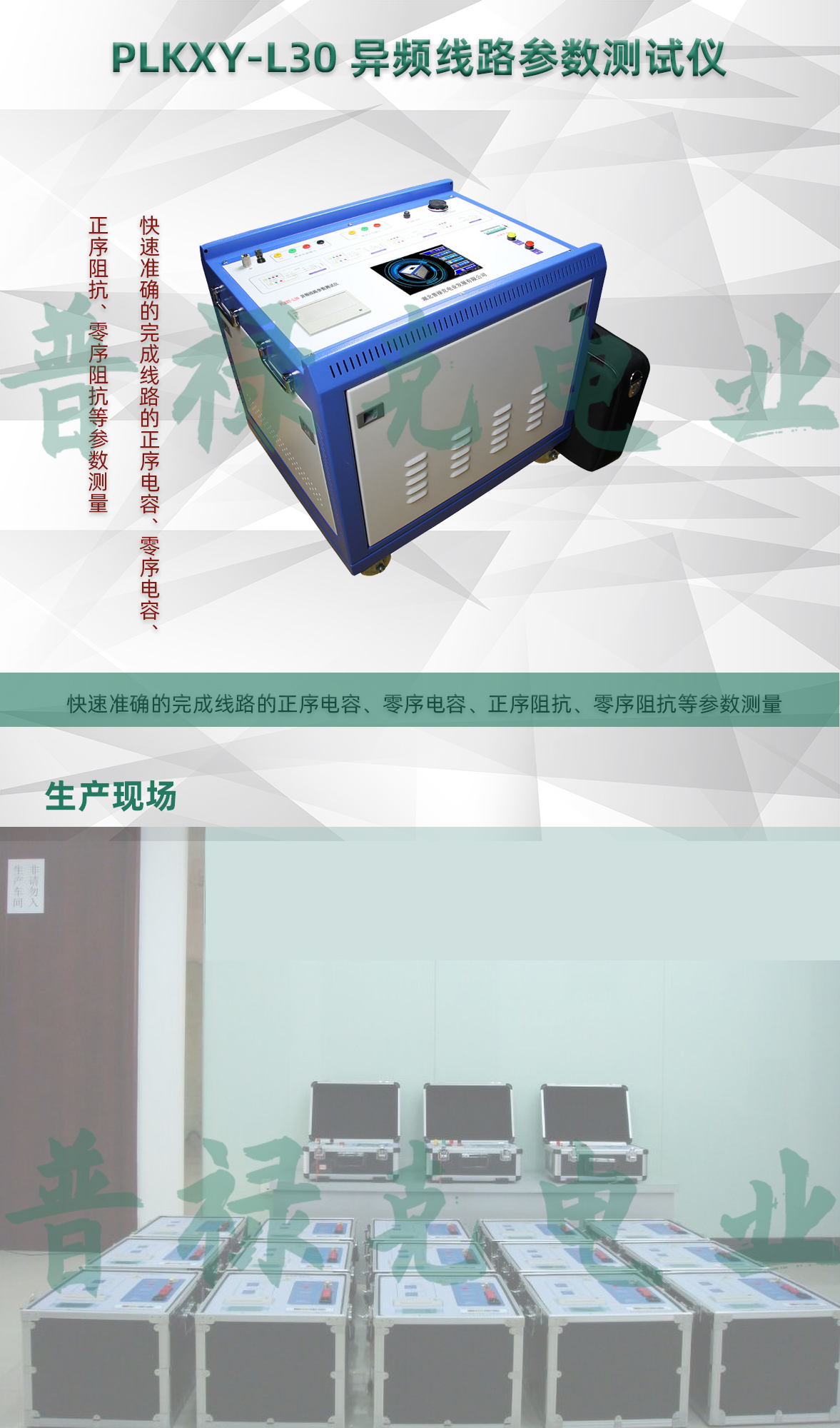

PLKXY-L30 异频线路参数测试仪
产品概述
功能特点
详细参数
PLKXY-L30 异频线路参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2016》的规定要求。
仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗、耦合电容、相间电容测量；
2、抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。
4、仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。
5、仪器采用8寸彩色触摸屏显示，嵌入式汉字微型打印机打印结果；
6、仪器测试过程快捷，仪器自动完成测试，一分钟完成一个序参数的测量，试验时间缩短，
20分钟内可完成传统方法1天的工作量；
7、测量精度高，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
准确测量各种高压输电线线路的
正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等
输入电源 | 三相AC380V±10%，50Hz | ||
输出 最大电压 | AC 200V 精度：1% | ||
输出 最大电流 | 5A | ||
输出信号频率 | 47.5Hz/52.5Hz；50Hz/50Hz | ||
测量范围 | 正序电容 零序电容 耦合电容 | 正序阻抗 零序阻抗 互感电抗 | 阻抗角 |
0.1～50μF | 0.1～400Ω | 0～360° | |
测量分辨率 | 0.01μF | 0.01Ω | 0.01° |
测量准确度 | 0.1μF～1μF时 ±3%±0.05μF 1μF～50μF时±1.5%±0.03μF | 0.1Ω～1Ω时±3%±0.05Ω 1Ω～400Ω时±3%±0.03Ω | ±0.2°（电压>1.0V） ±0.3°（电压>0.2～1.0V） |
外形尺寸 | 620 mm×500 mm×600mm（含轮子）；重量：79kg | ||
抗干扰参数 | 干扰电压：接入仪器测试电源后的纵向感应电压＜350V； 干扰电流：线路首末两端短接接地时＜40A； 能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。 | ||
使用环境 | 环境温度：- 15℃ ～ +40℃ 相对湿度：＜90% | ||
本仪器中的测量结果说明：
正序阻抗：已经折算成每相每千米的正序参数。
零序阻抗：已经折算成每相每千米的零序参数。
正序电容：已经折算成每相每千米线路对地的正序参数。
零序电容：已经折算成每相每千米的平均对地零序参数。
耦合电容：实际测量值，没有折算
互感阻抗：实际测量值，没有折算
相间电容：实际测量值，没有折算。
