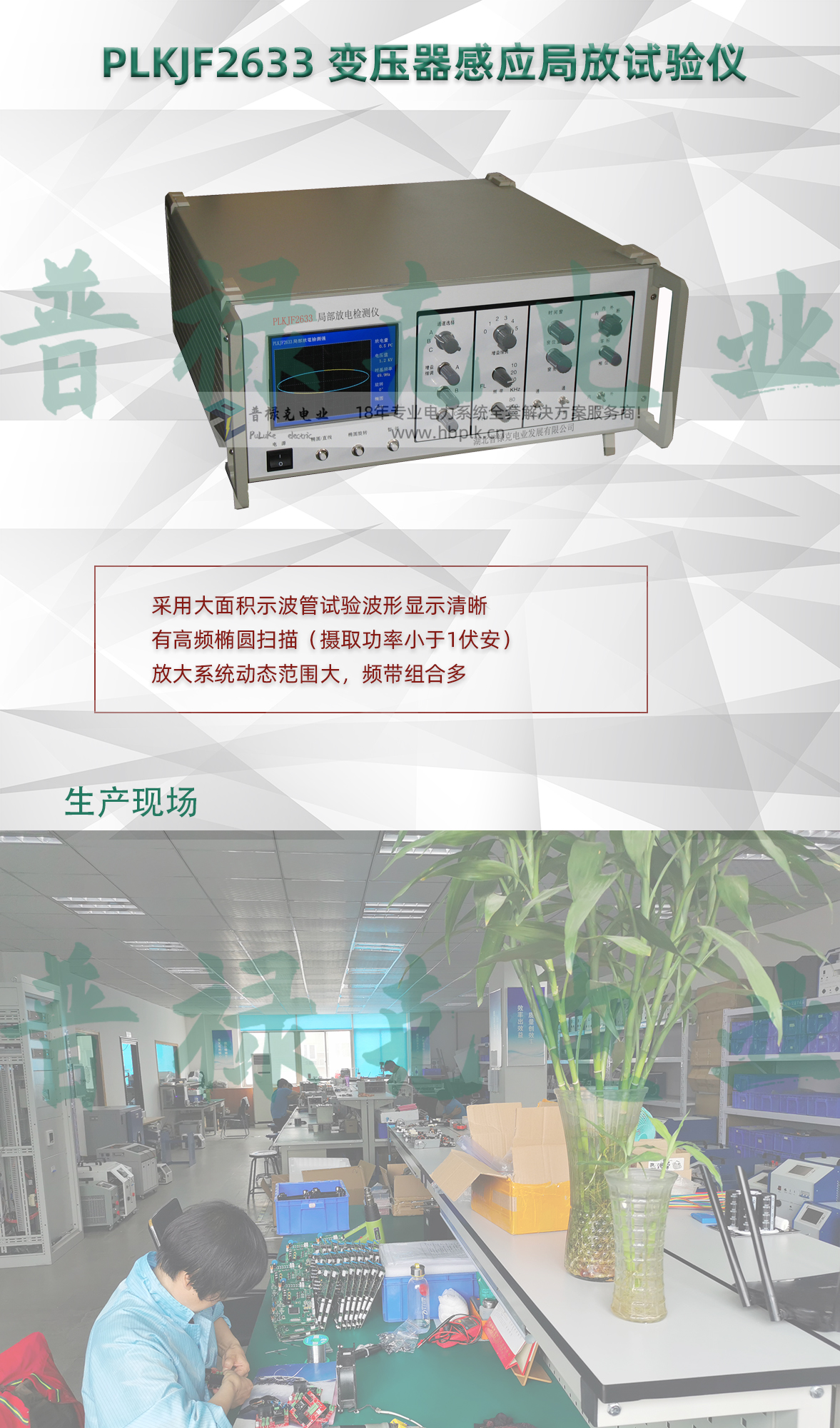

PLKJF2633 变压器感应局放试验仪
产品概述
功能特点
详细参数
PLKJF2633多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。PLKJZ30型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
输出电荷量档位：5 PC、10 PC、20 PC 、50PC
极性：正负交替
重复频率：1.2KHz
频率变化范围：>±100Hz
脉冲上升沿时间： <100ns
脉冲下降沿时间： >100us
注入电容：10PF 电容误差Ec≤±４％
方波电压幅度误差 Eu≤±４％（50PC档位）
校正电荷误差Eq=(Eu2+Ec2)1/2 ≤±5％
尺寸：160×125×50mm3
重量：0.5kg
电池：6F22 9V
输入单 元序号 | 调谐电容范围 | 灵敏度（PC） （不平衡电路） | 允许电流有效值 | |
不平衡电路 | 平衡电路 | |||
1 | 0～25～100PF | 0.02 | 30mA | 0.25A |
2 | 25～100～400PF | 0.04 | 50mA | 0.5A |
3 | 100～400～1500PF | 0.06 | 120mA | 1A |
4 | 400～1500～6000PF | 0.1 | 0.25A | 2A |
5 | 1500～6000～25000PF | 0.2 | 0.5A | 4A |
6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
11 | 6.0～25～60μF | 5 | 25A | 200A |
12 | 25～60～250μF | 10 | 50A | 300A |
7R | 电阻 | 0.5 | 2A | 15A |
