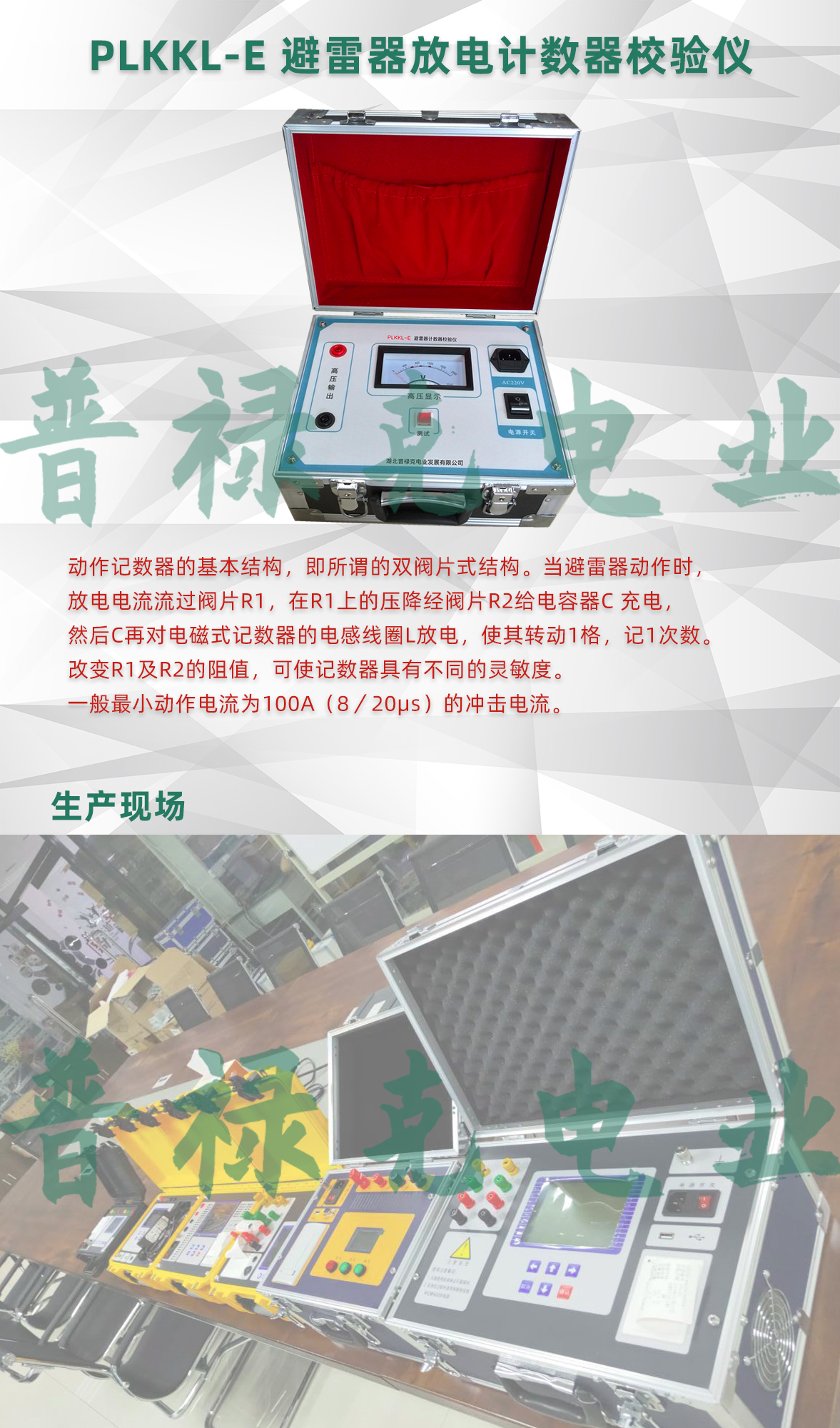

PLKKL-E 避雷器放电计数器校验仪
产品概述
功能特点
详细参数
PLKKL-E型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C 充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流法、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线.
1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
2. 将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。
3. 合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始测试。
4. 按下测试键，输出电压立即下降，此时可观察计数器的动作情况。
5. 如需多次试验，可待输出电压达到稳定值时，再按测试键，并观察计数器的动作情况。
6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
7. 如按测试键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
