PLKDL-3A 电缆寻迹及故障定位仪
产品概述
功能特点
详细参数

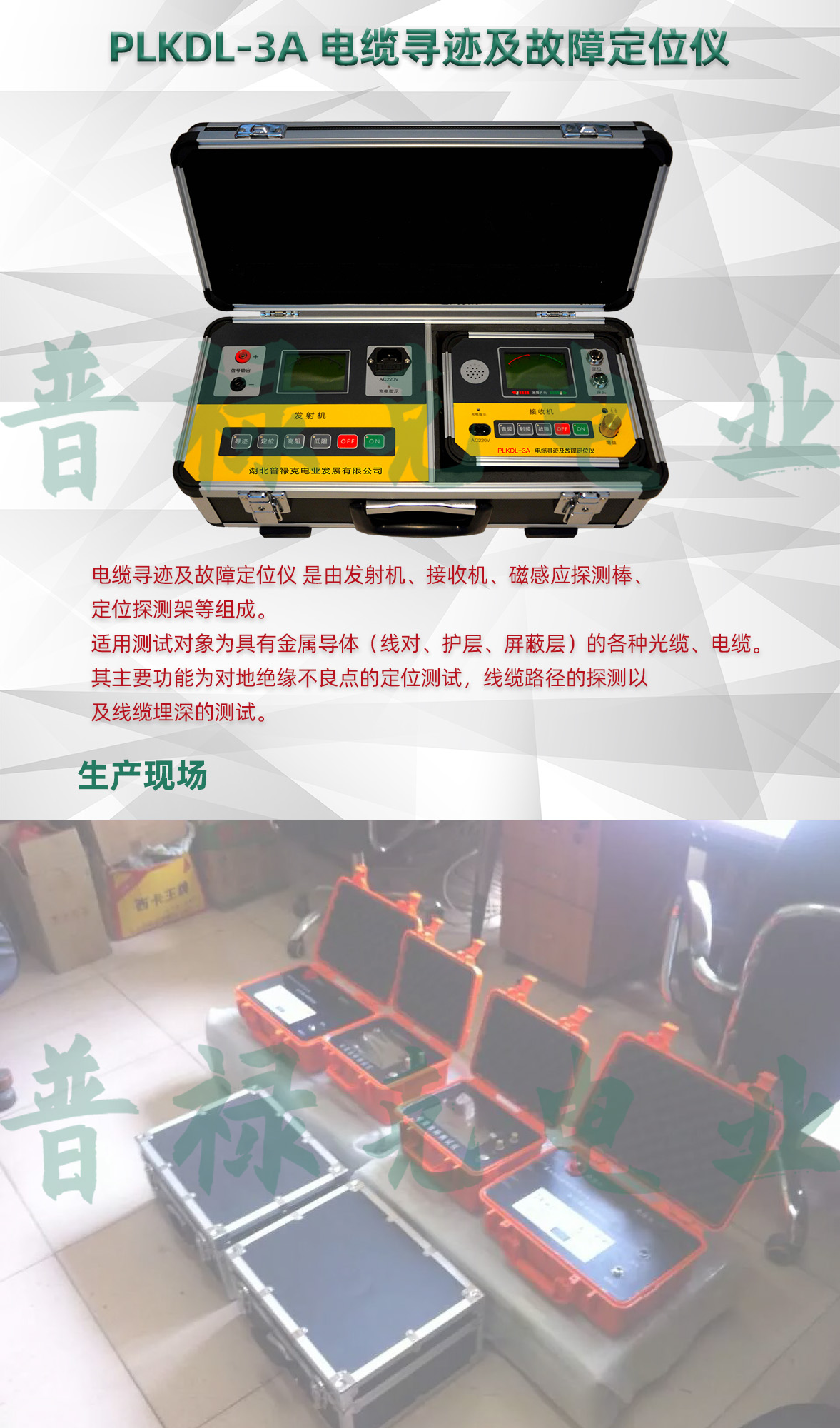

PLKDL-3A 电缆寻迹及故障定位仪 是由发射机、接收机、磁感应探测棒、定位探测架等组成。是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
寻迹原理（最大信号法）
我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会最大。也就是说，当线圈方向与导体方向垂直时，感应电压最大（图1所示）；当线圈方向与导体方向平行时，感应电压最小（图2所示）。由此我们就得到了“最大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
接收灵敏度高
静态漂移低
定位精度高
抗干扰能力强
液晶屏显示信号及状态
内置锂电池供电，并配有充电器
寻迹定位距离：市话电缆为3km，其它线缆可达20km
定位阻抗范围：0－5MΩ
定位精度：<±10cm
埋深探测：<3m
